Quais são os fenômenos e causas de danos frequentes ao TVS no circuito

TVS (Supressor de Tensão Transiente) é um componente usado para proteger circuitos contra surtos de sobretensão. Quase todos os dispositivos eletrônicos exigem TVS para proteção de circuito.

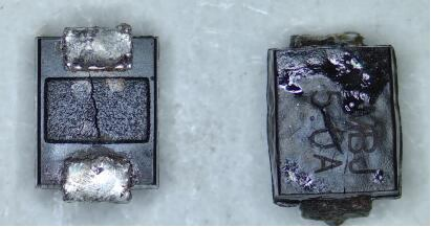

Se o TVS é frequentemente danificado no circuito, pode haver várias razões possíveis:

1. Sobrecorrente: Quando ocorre sobrecorrente em um circuito, um circuito que está em um estado de sobrecarga por um longo tempo pode causar danos ao TVS. Isto pode causar danos. A sobrecorrente pode ser causada por curtos-circuitos, sobrecargas ou outras falhas.

2. sobretensão: A função da TVS é absorver sobretensão e transferi-la para o fio de terra, protegendo outros componentes eletrônicos de danos. TVS tem uma tensão operacional máxima, e se a tensão transitória no circuito exceder a faixa de tensão nominal do TVS, causará falha do TVS. Isso pode ser causado por sobretensão repentina na fonte de alimentação, raios na linha ou outros problemas de fonte de alimentação, como troca quente.

3. problema de temperatura: temperatura excessiva pode causar danos à TVS. Se a dissipação de calor do circuito é pobre ou a temperatura ambiente é muito alta, TVS pode não ser capaz de dissipar efetivamente o calor, resultando em superaquecimento e danos.

4. TVS de baixa qualidade: Os componentes de TVS de baixa qualidade têm defeitos de fabricação, tais como materiais abaixo do padrão, problemas de soldagem, ou outros problemas durante o processo de fabricação, que podem levar a danos.

5. tensão contínua excedendo o tempo nominal: TVS é geralmente capaz de responder rapidamente a mudanças repentinas de tensão e sobretensão transitória, mas se a duração da tensão é longa e excede a faixa de resistência de TVS, também pode causar danos.

6. seleção inadequada do parâmetro: pode fazer com que ele seja facilmente danificado. Escolher componentes TVS apropriados é crucial para a estabilidade e proteção do circuito.

7. interferência eletromagnética: campos eletromagnéticos fortes ou pulsos eletromagnéticos podem interferir com TVS além de sua faixa aceitável, levando a danos.

Os métodos para resolver esses problemas incluem o seguinte:

1. Certifique-se de que o projeto do circuito é razoável, considere cuidadosamente os requisitos de energia, características de tensão transitória e condições ambientais do circuito durante a fase de projeto, selecione componentes TVS apropriados e selecione a tensão nominal e a faixa de potência com base nas necessidades reais.

2. Use métodos de instalação apropriados e medidas de isolamento para reduzir o impacto da temperatura e tensão, garantindo que TVS possa efetivamente dissipar calor.

3. Use componentes de TVS confiáveis para evitar produtos de baixa qualidade.

4. Considere usar outras medidas de proteção, tais como fusíveis ou fusíveis, para dispersar picos de sobretensão.

5. Verifique regularmente o status de funcionamento do circuito e TVS para garantir sua operação normal. Se algum problema for encontrado, substitua o TVS danificado em tempo hábil.

Tomar medidas adequadas de proteção e isolamento em ambientes onde possam existir interferências eletromagnéticas.

Em suma, através de design e uso razoáveis, o risco de danos TVS pode ser minimizado e a estabilidade e confiabilidade do circuito podem ser melhoradas.
