Why is the UART interface of an embedded system without data output

Por que não há saída de dados na interface UART da porta serial do sistema embarcado

1. Explique brevemente para que a interface UART serial do SOC é usada

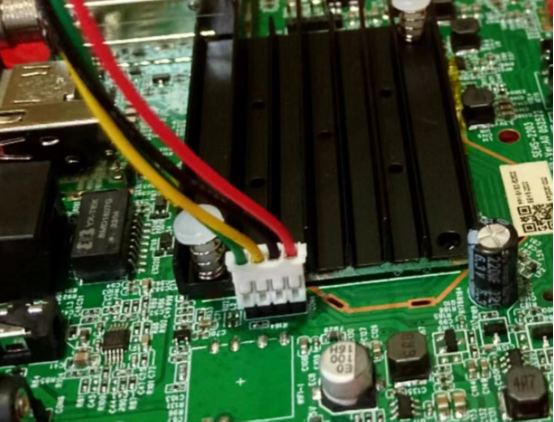

As pessoas geralmente se referem à porta serial em sistemas embarcados como UART (Universal Asynchronous Receiver Transmitter). Engenheiros eletrônicos leiditech aprenderam que o sistema embarcado UART é uma interface de comunicação serial assíncrona muito comum, que é frequentemente usada para depurar os circuitos de hardware e programas de software de placas PCB. Abaixo do diagrama da interface UART:

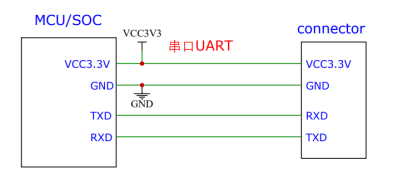

UART tem quatro pinos: VCC, GND, RX e TX, como mostrado na figura a seguir.

O nível TTL usado é 0 para baixo nível (0V) e 1 para alto nível (3.3V ou 5V).

2. A interface UART não tem saída de dados e está em greve

Para engenheiros eletrônicos, UART é como um endoscópio, que pode detectar a operação interna de chips que não podem ser tocados ou vistos. A sua importância é evidente e pode ser usada. Um dia, de repente entrou em greve e não respondeu a nenhuma manipulação. Faz isto agora. Se não trabalhares, eu troco. O MCU/SOC só pode ser desmontado e substituído por um novo, e neste ponto, o UART começa a funcionar novamente, mas este não é mais o original.



3. Por que UART é propenso a quebra

leiditech Electronic Engineer compilou as seguintes causas possíveis:

1) Tensão muito alta ou muito baixa: as interfaces UART normalmente exigem uma faixa de tensão específica para funcionar corretamente. Se a tensão de entrada exceder sua faixa aceitável, pode causar danos. Esta situação é improvável.

2) Conectar e desconectar ao vivo dos conectores causa tensão de surto excedendo a faixa de nível da interface. Esta situação ocorre frequentemente.

3) Interferência eletromagnética: As linhas de comunicação UART podem estar sujeitas a interferência eletromagnética, tais como interferência de energia, interferência da movimentação do motor, interferência de sinal de alta frequência, etc. Esses sinais de interferência podem fazer com que o UART receba dados incorretos ou danos. Esta situação é possível.

4) Descarga eletrostática: Descarga eletrostática é uma causa comum de danos aos dispositivos eletrônicos. Se as medidas de proteção apropriadas não forem tomadas, a interface UART pode ser danificada quando a eletricidade estática é descarregada do corpo humano. Esta situação é muito provável.

5) Sobrecorrente ou sobrecarga: Se a corrente na interface UART exceder seu limite de projeto, pode causar danos ao componente. Isso pode ser causado por um curto-circuito ou aumento súbito da corrente em dispositivos externos. Esta situação é improvável a menos que haja um curto-circuito.

Todos os cinco itens acima podem causar danos. Então, que abordagem devemos tomar?



4. Medidas de protecção da interface UART

Os engenheiros frequentemente nos perguntam como podemos evitar danos à interface UART. Os engenheiros da leiditech Electronics compilaram as seguintes medidas preventivas:

1) Em primeiro lugar, use a tensão dentro da faixa de nível da interface UART: certifique-se de que a tensão da fonte de alimentação da interface UART esteja dentro da faixa especificada, e cada SOC tenha instruções de rotulagem do nível do pino.

2) Evite conectar e desconectar conectores enquanto a placa PCB é alimentada, pois isso pode facilmente causar surtos que excedem o nível de interface UART e causar danos permanentes. Naturalmente, podemos aumentar a resistência serial e ESD para reduzir surtos e evitar danos à interface UART.

3) Faça um bom trabalho na proteção da interferência eletromagnética: Ao projetar circuitos, layout e proteger as linhas razoavelmente para reduzir a interferência eletromagnética. Coloque a fonte de alimentação e o driver do motor com forte interferência eletromagnética em uma extremidade do PCB e coloque a linha de sinal de alta frequência ou sensível na outra extremidade da placa PCB longe da interferência.

4) Prevenção de descarga eletrostática: Use ferramentas antiestáticas ou use luvas antiestáticas e outras medidas, aterrando razoavelmente para evitar danos estáticos (que muitas vezes falhamos em implementar devido a problemas). Assim, é muito importante adicionar proteção de componentes ESD no circuito. Uma extremidade do ESD é conectada paralelamente às linhas de comunicação TXD e RXD, e a outra extremidade é aterrada. Além disso, conectar pequenos valores de resistência em série nas linhas TXD e RXD tem um efeito melhor. Aprendi este plano com a minha experiência, como mostrado na figura a seguir.

5) Corrente limite: Certifique-se de que a corrente na interface UART não exceda seu limite de projeto. Se os dispositivos externos precisarem ser conectados, certifique-se de que sua corrente atenda às especificações da interface UART e verifique regularmente os terminais de fiação para evitar curto-circuitos.

Em geral, a atenção deve ser dada ao design da fiação primeiro e, em seguida, a proteção ESD deve ser adicionada. Naturalmente, além do UART serial, a interface JTAG também é uma interface de depuração comumente usada para engenheiros eletrônicos, então as medidas de proteção acima também precisam ser adicionadas. O circuito eletrônico da proteção de Shanghai leiditech é o seguinte.



5. Shanghai leiditech Electronics fornece medidas de proteção de interface UART e JTAG

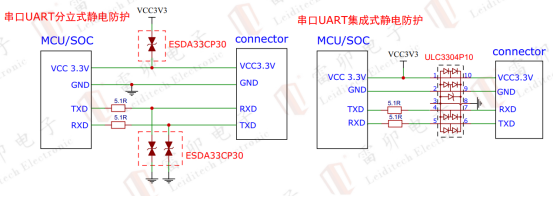

1) Circuito de proteção de interface UART serial

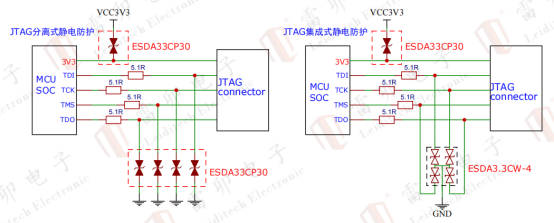

 2) Circuito de proteção de interface JTAG

2) A lista de componentes de proteção de interface UART serial é a seguinte

Modelo leiditech

Descrever

actual

Número de canais

exterior

encapsulamento

ESDA33CP30

3.3V,bidireccional12PF±30kV(air)±30kV(contact)

8A

1




DFN1006

ULC3304P10



3.3V,unidireccional0.4PF±30kV(air), ±30kV(contact

5A

4




DFN2510P10



3) A lista de componentes de proteção de interface JTAG é a seguinte

Modelo leiditech

Descrever

actual

Número de canais

exterior

encapsulamento

ESDA33CP30

3.3V,bidireccional12PF±30kV(air)±30kV(contact)

8A

1




DFN1006

 ESDA3.3CW-4

 3.3V,bidireccional13PF±30kV(air), ±30kV(contact

3A

4



SOT-353



Detalhes do modelo Leiditech ESDA33CP30, ULC3304P10, ESDA3.3CW-4.

Shanghai leiditech Electronics fornece uma variedade de esquemas de proteção de sinal e energia.Digitalize o seguinte applet e conta oficial leiditech para descobrir o que você precisa.

A leiditech Electronics fornece aos clientes serviços de design EMC de compatibilidade eletromagnética, fornecendo testes laboratoriais gratuitos, eficientes e de custo controlado.

O Laboratório Eletrônico de Compatibilidade Eletromagnética leiditech fornece testes gratuitos, circuitos de referência de proteção eletrostática periférica e documentos de certificação domésticos. Pessoa de contacto Hu Gong 18016225001
