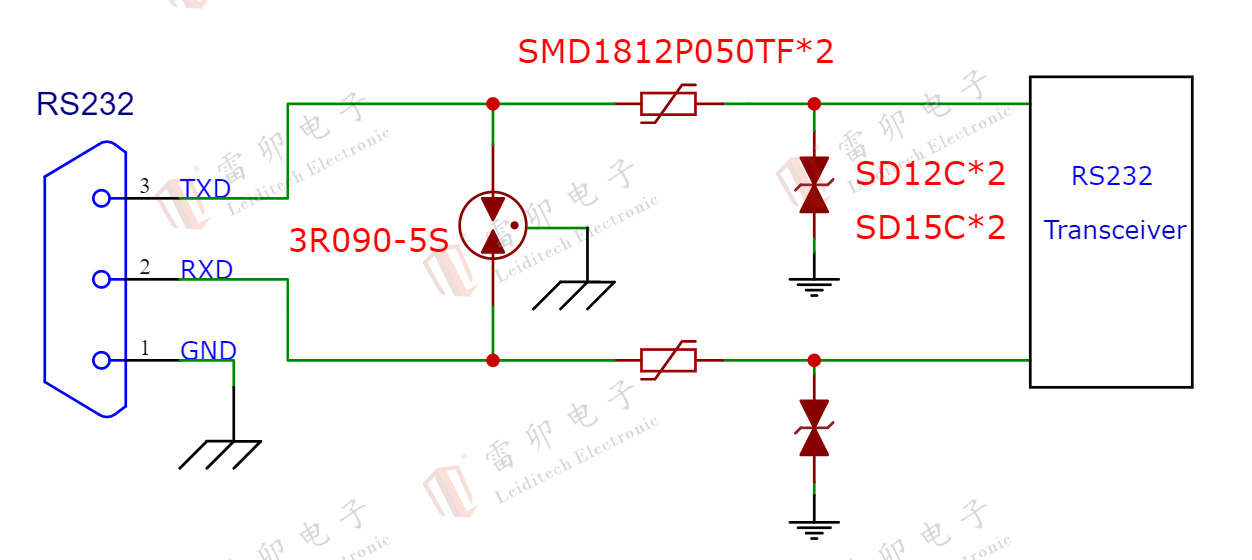

20.6 RS232 Interface Split Surge e ESD Solução de proteção

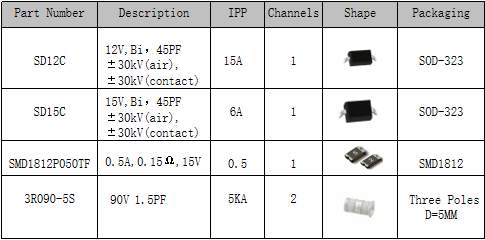

Vantagens da solução: Esta solução adota proteção de dois níveis: o primeiro nível usa um tubo de descarga de gás (GDT) para proteção contra sobretensões, enquanto o segundo nível usa um diodo ESD para proteger contra descarga eletrostática, utilizando componentes discretos. A proteção ESD está em conformidade com a norma IEC 61000-4-2 (ESD) com ±30kV (ar) e ±30kV (contato). O nível de proteção contra sobretensões é de 8/20µs, 5kA.
