Aplicações na indústria
1.1 Aplicações de módulos PLC de portador de energia

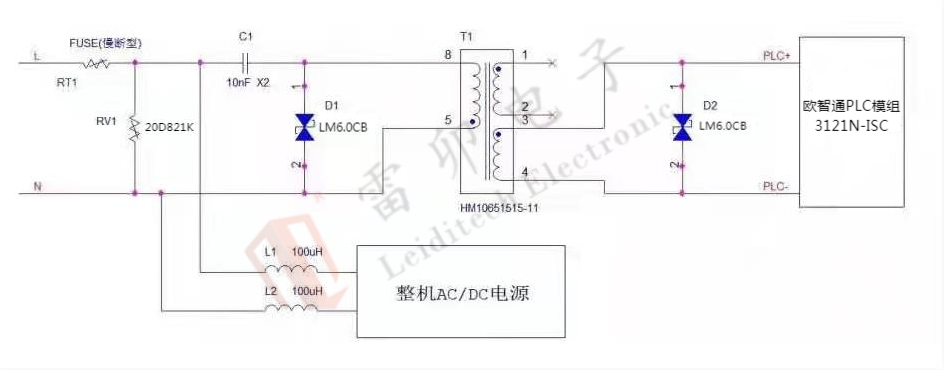

Para o design principal do produto, a Leiditech recomenda fortemente que se refira ao diagrama de circuito abaixo para o design de proteção de segurança nas linhas L e N e o design de acoplamento de sinal PLC. Isso ajudará a reduzir o risco de danos ao módulo PLC causados por surtos e outros problemas.
Explicação:Os diodos de proteção TVS bidirecionais (D1/D2) para estágios primários e secundários são componentes obrigatórios.
O ponto de conexão do sinal PLC nas linhas L e N deve ser colocado após o varistor (RV1).
Após o sinal PLC, dois indutores de modo comum (L1 / L2) precisam ser conectados em série para isolar o sinal PLC da fonte de alimentação principal.
O transformador T1 é um transformador 1:1.
C1 é um capacitor de segurança.
