22.2 Solução de proteção contra sobretensões eletrostáticas da antena NB-IoT

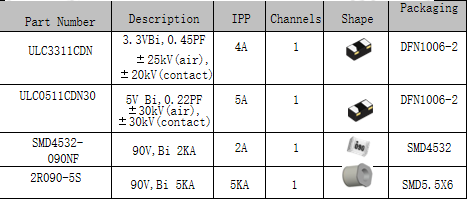

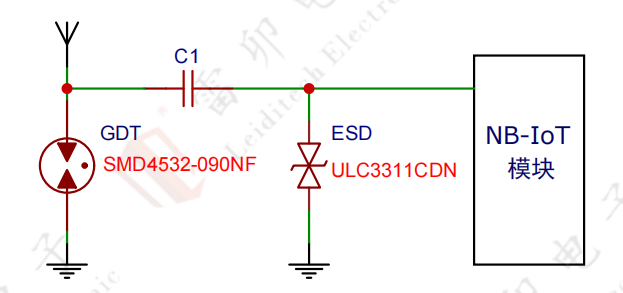

Vantagens da solução: Utilizado para proteção contra sobretensões eletrostáticas de interfaces de antena NB-IoT com capacidade ultra-baixa para garantir a integridade do sinal. De acordo com a tensão do módulo do NB-IoT, escolha um diodo de baixa capacitança de 3,3V ULC3311CDN ou um diodo ESD de baixa capacitança de 5V ULC0511CDN30, atendendo à IEC61000-4-2 (Nível 4). Se o teste de sobretensão IEC61000-4-5 for necessário no front-end, use componentes GDT como SMD4532-090NF ou 2R090-5S.
