Protecção eléctrica

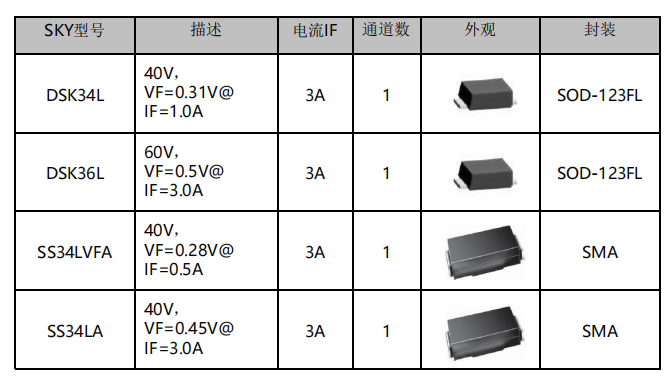

17.1 Esquema de conexão anti-reversa da fonte de alimentação de Schottky baixo VF
Este esquema usa três queda de baixa tensão SKY, que é menor no consumo de energia do que apenas um SKY, e pode evitar o superaquecimento dos componentes
(Fórmula de comparação da perda de trabalho normal entre os dois:
1. Um SS34LVFA: P=VF * IF=0,42V * 3A=1,26W
2. Use um SS34LVFA: P=VF * IF=0.31V * 1A * 3=0.93W)

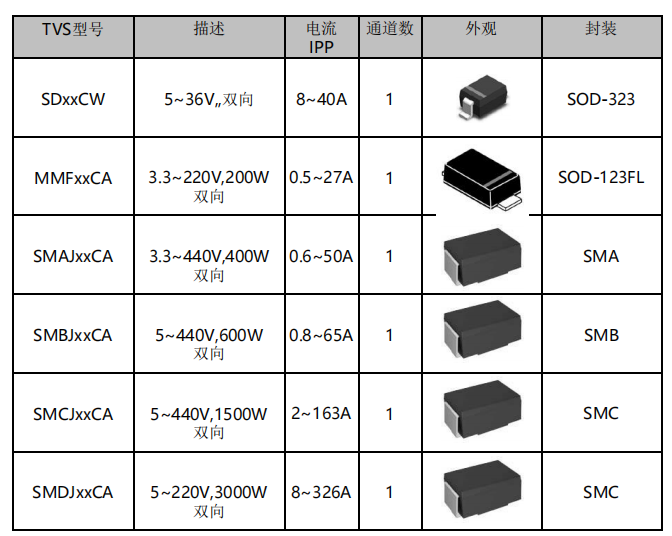

Para proteção contra sobretensão da interface da fonte de alimentação CC, dispositivos TVS e SKY com corrente de proteção apropriada podem ser selecionados de acordo com o ambiente da fonte de alimentação
Para evitar a ligação inversa.
Conheça a descarga de contato ISO61000-4-2 (grau 4) 30kV, descarga de ar 30kV. Se for necessário encontrar o teste de alto nível do surto IEC61000-4-5
Tente selecionar dispositivos de embalagem SMC de alta potência.
