Protecção dos sinais
1.8 USB3.1 Esquema de proteção eletrostática da interface de segunda geração
USB 3.1 Geração 2 integra linhas diferenciais Tx/Rx a velocidades de até 10 Gbps. Para proteção contra descarga eletrostática a essas velocidades
A capacitância deve ser minimizada para manter a integridade do sinal.
Solução: USB 3.1 Gen 2 do cabo Tx / Rx da solução ESD deve ter uma capacitância de 0,3 pF ou inferior
Para a integridade do sinal, a tensão de trabalho é > 3,6 V. Uma solução é a linha de dados de capacitância ultra baixa de equipamentos ESD de 4 canais
(Tx, Rx), combinado com o equipamento ESD de 2 canais de baixa capacitância, é usado para o equipamento ESD de canal único de linhas D+/D - e VBUS.

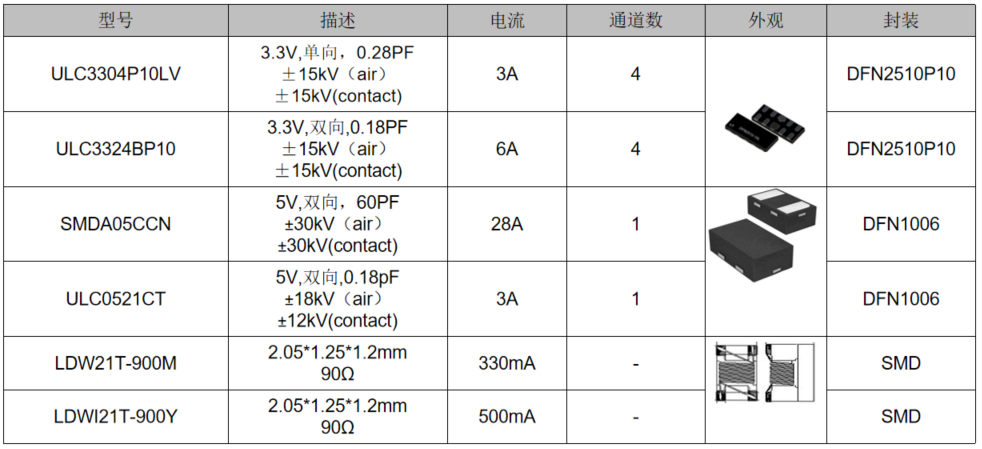

Solução ESD USB 3.1 para aplicação de segunda geração

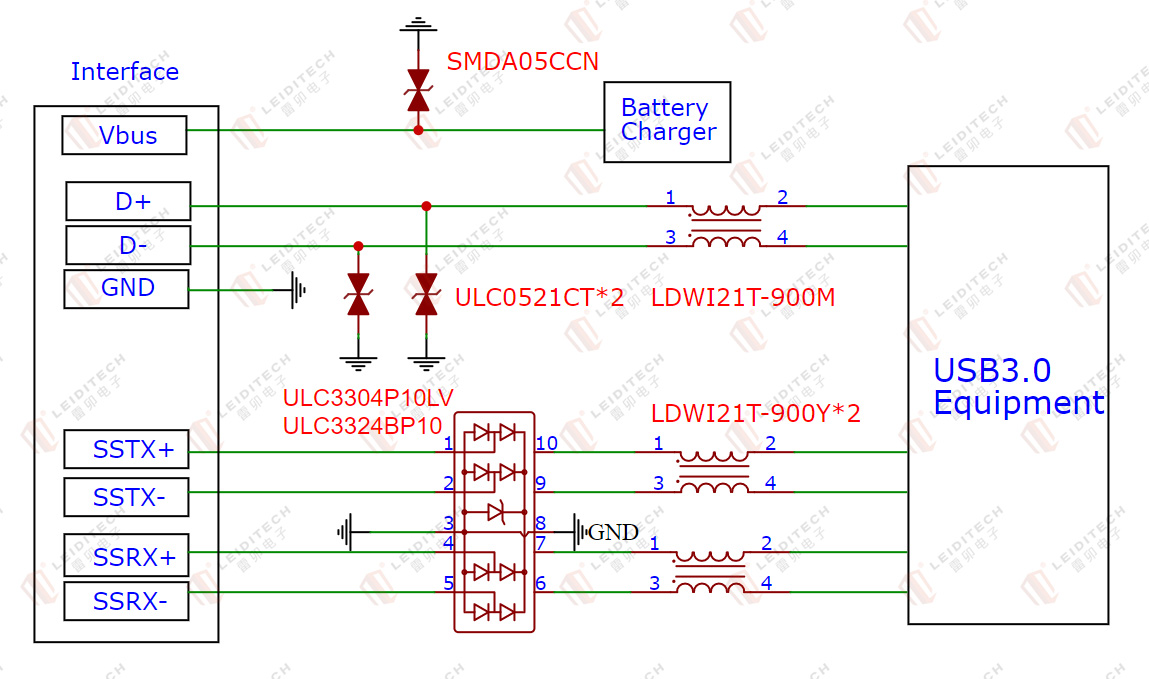

Solução ESD USB 3.1 para aplicação de segunda geração
A Leiditech Electronics fornece uma variedade de esquemas de proteção de interface, e seu próprio laboratório EMC fornece testes para os clientes.
