Tubo transitório da supressão da tensão de Shanghai Leiditech TVS - o empacotamento de SMA/SMB/SMC pode conseguir múltiplas fontes de alimentação

1. O que é TVS

TVS é a abreviatura de Transient Voltage Suppressor. O diodo TVS é um componente protetor usado para proteger componentes eletrônicos de flutuações de tensão. O princípio de funcionamento de um diodo TVS é ter as propriedades de um diodo regular dentro de sua faixa de operação dianteira. Quando a tensão reversa excede sua tensão reversa nominal, a tensão aumenta rapidamente, alterando a alta impedância entre seus dois pólos em baixa impedância a uma velocidade de 10 para o 12º segundo de potência negativo. Ele absorve a potência de impulso de até vários quilowatts, fazendo com que a braçadeira de tensão entre os dois pólos esteja em um valor predeterminado, protegendo efetivamente componentes de precisão em circuitos eletrônicos, Protege contra danos de vários pulsos de impulso. Quando a sobretensão desaparece, o diodo TVS será automaticamente redefinido.

2. Características da TVS

1) Velocidade de resposta rápida: O diodo transitório da supressão tem uma velocidade de resposta muito rápida e pode responder às mudanças da tensão dentro de um tempo do nível de ns, protegendo assim

O circuito é protegido contra danos causados por tensão transitória, interferência eletromagnética, etc.

2) Alta tensão reversa: Geralmente capaz de suportar uma tensão de várias centenas de volts, que pode proteger o circuito de danos causados por alta tensão.

3) Supressão eficaz da tensão transitória: Os diodos da supressão transitória podem eficazmente suprimir a tensão transitória e impedi-la de entrar no circuito protegido.

4) Tamanho pequeno e densidade de alta potência: Os diodos transitórios da supressão são geralmente menores no tamanho e mais altos na densidade de potência do que outros componentes protetores, e podem ser usados em dispositivos pequenos

Proporcionar uma protecção eficaz em

5) Longa vida: Os diodos transitórios da supressão têm uma vida útil longa e podem suportar picos transientes múltiplos da tensão da alta potência sem afetar seu desempenho.

6) Proteção ambiental: Comparado com outros componentes protetores, os diodos transitórios da supressão têm o melhor desempenho devido à ausência de combustíveis e à liberação de gases tóxicos

Bom desempenho ambiental.

7) Além disso, tem as características de alta potência transitória, baixa corrente de vazamento, pequeno desvio de tensão de ruptura e fácil controle de tensão de aperto.

Em resumo, os diodos TVS têm as vantagens de velocidade de resposta rápida, tamanho pequeno, bom efeito de proteção e alta confiabilidade, tornando-os um dos componentes ideais para proteger componentes eletrônicos.

3. Campo de aplicação TVS

Os diodos transientes da supressão de TVS podem ser amplamente utilizados no campo da proteção de vários dispositivos eletrônicos, e as seguintes são algumas áreas comuns da aplicação:

1) Proteção eletrônica do dispositivo: Os diodos transientes da supressão da TVS podem ser usados para proteger vários dispositivos eletrônicos, tais como televisões, computadores, telefones celulares, sistemas de áudio, etc., de danos causados por flutuações transitórias da tensão.

2) Proteção da linha de energia: Os diodos transientes da supressão de TVS podem ser usados para proteger as linhas de energia da tensão transiente, relâmpagos, e outros fatores.

3) Proteção da rede de comunicação: Os diodos transientes da supressão de TVS podem ser usados para proteger o equipamento de comunicação, tais como interruptores, roteadores, etc. da interferência eletromagnética e relâmpagos e outros fatores.

4) Proteção eletrônica automotiva: Os diodos transientes da supressão da TVS podem ser usados para proteger dispositivos eletrônicos automotivos, tais como controladores do motor, em sistemas de áudio do carro, de picos de tensão, interferência eletromagnética, e outros fatores.

5) Campo aeroespacial: Os diodos transientes da supressão de TVS podem ser usados para proteger o equipamento eletrônico aeroespacial de danos da interferência eletromagnética.

Em resumo, os diodos de supressão transiente TVS podem ser amplamente aplicados no campo de proteção de vários dispositivos eletrônicos, e sua principal função é proteger dispositivos eletrônicos de fatores como surtos de tensão, tensões transientes, interferência eletromagnética, etc.

4. Shanghai Leiditech Electronics SMA/SMB/SMC Empacotamento TVS Power

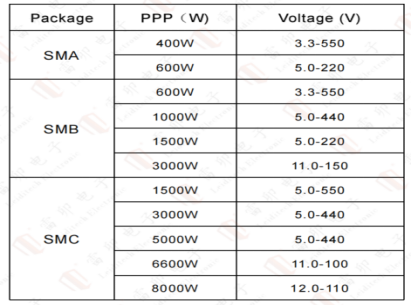

A série de TVS embalada SMA eletrônica de Shanghai Leiditech, SMB e SMC pode alcançar várias faixas de potência e tensão para seleção, como mostrado na tabela abaixo

5. Como escolher embalagem para TVS com a mesma potência

Ao selecionar o tamanho da embalagem dos diodos de supressão transiente TVS com a mesma potência, devem ser considerados os seguintes fatores:

1) Corrente de pulso máxima: Ao selecionar o tamanho da embalagem, é necessário considerar a corrente de pulso máxima que o diodo de supressão transitória TVS pode suportar e escolher um tamanho adequado para garantir que ele possa suportar a corrente necessária.

2) Nível de tensão: O tamanho da embalagem precisa ser selecionado com base na tensão reversa que o diodo de supressão transiente TVS precisa suportar.

3) Capacidade de dissipação de calor: Ao selecionar a embalagem, também é necessário considerar a questão da dissipação de calor transitória do diodo da supressão de TVS. Se a temperatura ambiente é alta ou a potência necessária é alta, é necessário escolher um pacote com bom desempenho de dissipação de calor para garantir a operação estável do diodo de supressão transiente TVS.

4) Espaço do projeto: Os tamanhos diferentes da embalagem correspondem aos requisitos diferentes do espaço da placa de circuito, que precisam ser selecionados com base em situações reais.

Em resumo, ao selecionar o tamanho de embalagem de diodos de supressão transiente TVS com a mesma potência, é necessário considerar de forma abrangente fatores como corrente de pulso máxima, nível de tensão, capacidade de dissipação de calor e espaço de design de placa de circuito.

Os seguintes são modelos representativos da Leiditech para referência:

Embalagem SMA:

SMAJ3.3CALIR, SMAJ24CA, SMAJ36CA, SMAJ550CA, 6AJ5.0CA, 6AJ24CA, 6AJ36CA, 6AJ220CA,

Embalagem SMB: SMBJ3.3CA, SMBJ24CA, SMBJ36CA, SMBJ550CA, 10BJ5.0CA, 10BJ24CA, 10BJ36CA, 10BJ440CA, SMB15J5.0CA, SMB15J24CA, SMB15J36CA, SMB15J220CA, SMB30J11CA, SMB30J24CA, SMB30J36CA, SMB30J150CA,

Embalagem de SMC: SMCJ5.0CA, SMCJ24CA, SMCJ36CA, SMCJ550CA, SMDJ5.0CA, SMDJ24CA, SMDJ36CA, SMDJ440CA, 5.0SMDJ5.0CA, 5.0SMDJ24CA, 5.0SMDJ36CA, 5.0SMDJ440CA, 6.6SMDJ11CA, 6.6SMDJ24CA, 6.6SMDJ36CA, 6.6SMDJ100CA, 8.0SMDJ12CA, 8.0SMDJ24CA, 8.0SMDJ36CA, 8.0SMDJ36CA, 8.0SMDJ368, SMDJ110CA

A marca Shanghai Leiditech Leiditech pode fornecer várias soluções de proteção contra raios eletrostáticos de interface para resolver problemas de compatibilidade eletromagnética para os clientes. Para mais soluções de proteção, procure o mini programa "Comunidade de compatibilidade eletromagnética EMC" no WeChat.
