Proteção da interface do sistema de controle fotovoltaico MPPT

1. O que é MPPT

MPPT é a abreviatura para Maximum Power Point Tracking, com o nome chinês sendo Maximum Power Point Tracking tecnologia. É uma tecnologia de controle importante em sistemas de geração de energia fotovoltaica de painel solar, usada para melhorar a eficiência de conversão e potência de saída de painéis solares.

No processo de geração de energia do painel solar, a tensão de saída e corrente do painel solar também mudarão com mudanças em fatores ambientais, como ângulo solar, intensidade da luz solar e temperatura. A potência de saída de um painel solar depende do produto da tensão de saída e corrente. Portanto, quando a intensidade da luz solar muda, é necessário ajustar o estado de trabalho do painel solar em tempo real com base no estado de trabalho atual para manter a potência máxima de saída.

O controlador MPPT alcança o rastreamento preciso do ponto de potência máxima do painel solar ajustando inteligentemente a corrente e a tensão do painel solar. Esta tecnologia pode efetivamente melhorar a eficiência de conversão de painéis solares, aumentando a eficiência em 20% -30%. Ao mesmo tempo, melhorou a capacidade de geração de energia e a estabilidade da operação do sistema de painéis solares, e é amplamente utilizado em sistemas de geração de energia do painel solar e outros novos sistemas de fornecimento de energia.

2. Interface do sistema de controlo MPPT

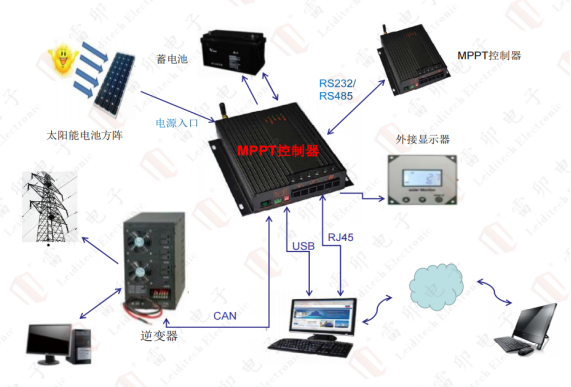

O diagrama da interface é o seguinte:
O controlador MPPT tem várias interfaces diferentes para configuração e monitoramento do usuário. Os seguintes são interfaces de controlador MPPT comuns:

1. interface de alimentação de entrada: usado para conectar painéis solares e controladores, geralmente entrada DC, geralmente 12V, 24V, 48V, etc

2. interface de carga de saída: usado para conectar uma carga DC ou bateria e saída de energia elétrica regulada MPPT à carga ou bateria.

3. tela de exibição LCD: Com um menu e interface gráfica, ele pode ser usado para exibir informações como energia, tensão, corrente, registros de eventos e status do sistema. Ele também pode ser configurado e configurado.

4. relação RS232/RS485: usado para comunicação com outros dispositivos, tais como troca de dados entre múltiplos controladores MPPT, monitoramento centralizado, controle remoto, etc.

5. porta Ethernet: usada para conectar a uma rede local ou à internet, permitindo controle remoto, upload de dados e outras funções.

6. interface CAN: Um barramento de comunicação baseado na rede local do controlador, usado para comunicar com outros dispositivos tais como baterias e inversores. Ele pode integrar vários dispositivos para formar um sistema completo de usina de energia solar.

7. interface USB: usado para conectar computadores ou outros dispositivos terminais USB, alcançando funções como transmissão de dados e atualizações de programa.

8. interface R5232: usado para comunicação com outros dispositivos, tais como troca de dados entre múltiplos controladores MPPT, monitoramento centralizado, controle remoto, etc.

3.Esquema estático da proteção contra surtos da relação do sistema de controle de Shanghai Leiditech MPPT

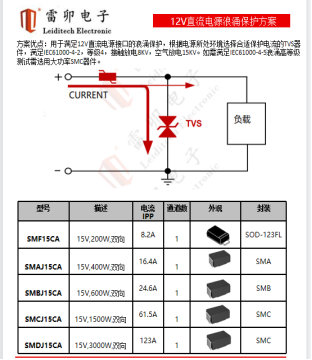

12V: SMF15CA, SMAJ15CA, SMBJ15CA, SMCJ15CA, e SMDJ15CA

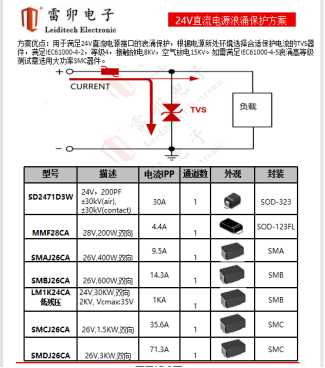

24V: SD2471D3W, MMF28CA, SMAJ26CA, SMBJ26CA, LM1K24CA, SMCJ26CA, SMDJ26CA

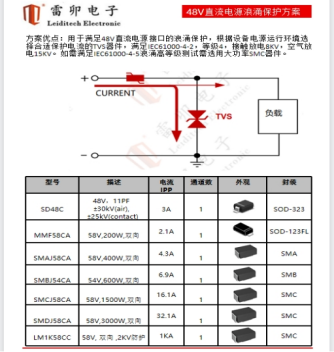

48V: SD48C, MMF58CA, SMAJ58CA, SMBJ54CA, SMCJ58CA, SMDJ58CA, LM1K58CC

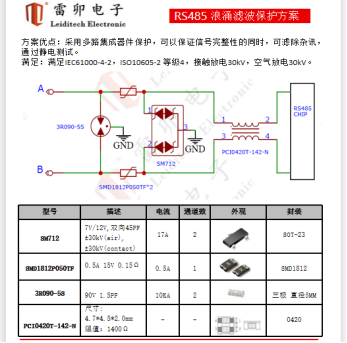

RS485: SM712, 3R090-5S

CAN: SMC24, SD24C, LDW43T-513T

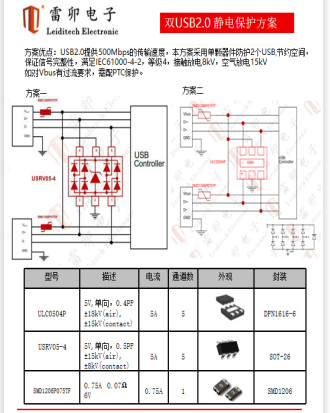

USB: ULC0504P, USRV05-4, SMD1206P075TF

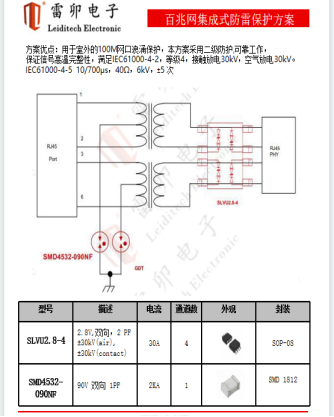

Ethernet: SLVU2.8-4, SMD4532-090NF

RS232: SMC12, 3R090-5S, SMD1812P050TF

A marca Leiditech de Xangai pode fornecer várias soluções de proteção contra raios eletrostáticos de interface para resolver problemas de compatibilidade eletromagnética para clientes. Para mais soluções de proteção, procure o mini programa "Comunidade de compatibilidade eletromagnética EMC" no WeChat. Bem-vindo ao contato Hu Gong 18016225001.
