leiditech recomenda esquemas de proteção e componentes para o circuito da placa de controle do motor

1,Composição do circuito da placa de controle do motor

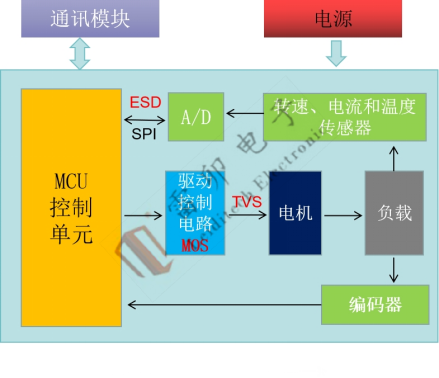

A placa de controle do motor é composta geralmente de componentes principais tais como fonte de alimentação, microcontrolador, driver, sensor, interface de comunicação, circuito de proteção, etc.

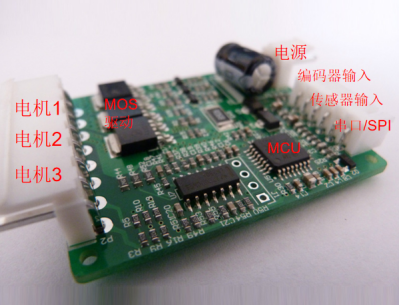

1. módulo de alimentação: usado para fornecer a tensão de potência e corrente necessárias para o circuito de controle do motor. Geralmente, inclui circuitos de retificação, circuitos de filtragem e circuitos de estabilização de tensão para garantir uma fonte de alimentação estável para o circuito de controle do motor.

2. microcontrolador (MCU): responsável pela execução de algoritmos de controle do motor, leitura de dados do sensor e geração de sinais de controle apropriados. MCU é o cérebro da placa de controle do motor, que contém um processador, memória e várias interfaces.

3. Módulo do motorista: usado para conduzir o motor. Dependendo do tipo de motor específico (como motor DC, motor de passo ou motor AC), o módulo de driver pode adotar diferentes tecnologias de condução e projetos de circuito. Os módulos de driver comuns incluem chips de driver do motor, amplificadores de potência, drivers MOSFET, etc.

4. módulo de interface do sensor: usado para conectar vários sensores, tais como sensores de posição, sensores de velocidade, sensores de temperatura, etc., para obter informações de feedback em tempo real relacionadas à operação do motor.

5. módulo de interface de comunicação: usado para comunicação com sistemas externos, tais como interfaces de comunicação serial (tais como UART, SPI, I2C), interfaces Ethernet, ou interfaces de comunicação sem fio (tais como Wi-Fi, Bluetooth). Essas interfaces podem ser usadas para receber comandos externos ou enviar informações de status e dados de diagnóstico.

6. circuito de proteção: incluindo proteção contra sobrecarga, proteção contra curto-circuito, proteção contra sobretensão, etc., usado para proteger o motor e a placa de controle de falhas acidentais ou situações anormais.

O projeto específico da placa de controle do motor pode variar dependendo do cenário de aplicação, tipo de motor e requisitos funcionais. Ao projetar a placa de controle do motor, é necessário selecionar componentes apropriados e projetos de circuito com base em requisitos específicos para garantir que o motor possa operar com segurança e estabilidade e atender ao desempenho de controle exigido.

2,Que proteção é necessária para o circuito da placa de controle do motor

Os componentes de proteção comumente usados em sistemas de controle do motor incluem o seguinte:

1. fusível: Usado para proteção contra sobrecarga. Um fusível é um dispositivo de proteção de corrente que abre o circuito quando a corrente no circuito excede o valor nominal, evitando danos ao equipamento ou riscos de incêndio causados por corrente excessiva.

2. Sensor de corrente: Usado para monitorar a corrente do motor. Ao instalar um sensor de corrente, a corrente de trabalho do motor pode ser detectada em tempo real e comparada com o limiar definido para determinar se existem situações anormais, como sobrecarga ou curto-circuito, e acionar ações de proteção.

3. Sensor de temperatura: Usado para monitorar a temperatura do motor ou controlador do motor. As altas temperaturas podem fazer com que o motor sobreaqueça, causando danos ou até mesmo pegando fogo. O sensor de temperatura pode monitorar mudanças de temperatura e emitir um alarme ou acionar um mecanismo de proteção quando o limite de temperatura definido é excedido.

4. protetor de sobretensão: usado para evitar que a sobretensão de energia danifique o circuito de controle do motor. Quando a tensão da fonte de alimentação excede o limite superior definido, o protetor de sobretensão cortará rapidamente o circuito para proteger o motor e equipamentos relacionados.

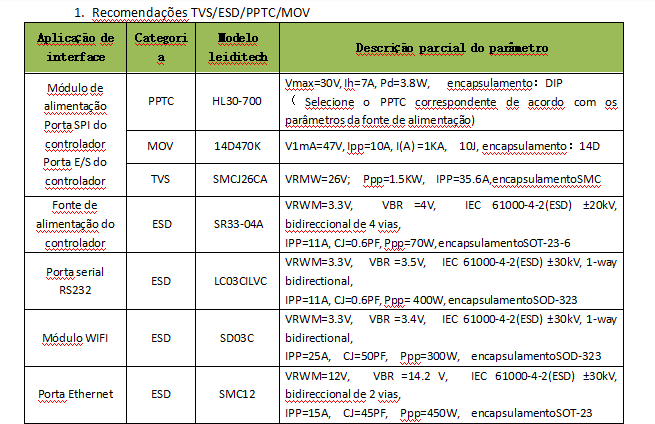

5. Supressor transitório da tensão (TVS): Usado para resistir picos repentinos da tensão. Iniciar, parar ou devido ao acoplamento indutivo do motor, a tensão transitória pode ser muito alta.TVS pode fornecer um caminho controlável de baixa impedância para direcionar a tensão transitória excessiva para terra e proteger o circuito.

6. proteção eletrostática ESD/TVS da relação vária

Em aplicações práticas, a placa de controle tem várias interfaces para se conectar ao exterior, tais como interface do motor, interface de feedback do codificador, interface de feedback do sensor, comunicação serial ou comunicação sem fio do módulo. Essas interfaces são facilmente danificadas por surtos quando conectadas dentro e fora, então a proteção antiestática contra surtos é necessária.

As proteções acima são comuns usadas em sistemas de controle do motor. De acordo com requisitos de aplicação específicos e projeto de circuito, outros tipos de componentes de proteção também podem ser usados para garantir a operação segura e confiável do motor e controlador. Ao projetar sistemas de controle do motor, é necessário selecionar e configurar razoavelmente esses componentes protetores e garantir que eles possam se adaptar a ambientes de trabalho específicos e requisitos de circuito.

3,Cenário de aplicação:

As placas de controle do motor são amplamente utilizadas na vida diária. Aqui estão algumas áreas comuns:

1. eletrodomésticos: As placas de controle do motor são amplamente utilizadas em eletrodomésticos, tais como máquinas de lavar roupa, condicionadores de ar, refrigeradores, televisores, etc. Eles são usados para controlar a parada de partida, ajuste de velocidade e várias operações funcionais do motor.

2. indústria automotiva: As placas de controle do motor desempenham um papel importante na indústria automotiva. Eles são usados para controlar vários componentes elétricos no veículo, incluindo módulos de controle do motor, janelas elétricas, ajustes de assento, ventiladores e controles de ar condicionado.

3. automação industrial: No campo da produção industrial e do controle da automatização, as placas de controle do motor são amplamente utilizadas. Eles são usados para controlar vários equipamentos mecânicos, como máquinas-ferramentas, correias transportadoras, braços robóticos e linhas de produção automatizadas.

4. ferramentas elétricas: ferramentas elétricas como brocas, moedores, cortadores de grama, etc. usam placas de controle do motor para controlar a velocidade e o modo de operação do motor, proporcionando maior eficiência e conveniência.

5. equipamento médico: As placas de controle do motor também são amplamente utilizadas em equipamentos médicos. Por exemplo, seringas médicas, analisadores de sangue, instrumentos cirúrgicos, etc., todos exigem placas de controle do motor para obter controle e operação precisos.

Além dos campos acima, as placas de controle do motor também desempenham um papel em vários campos, como aeroespacial, tecnologia robótica e gerenciamento de energia. Eles fornecem controle de motor eficiente, preciso e confiável, tornando nossas vidas mais convenientes e confortáveis.

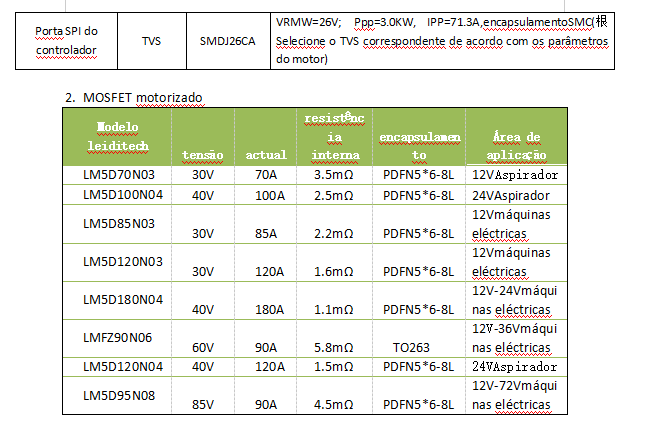

4,O esquema de proteção fornecido pela Shanghai leiditech Electronics para a placa de controle do motor
