Leiditech's Introduction to Automotive Charging Stations
leiditech Carboneto de Silício SIC para o Esquema de Estação de Carregamento de Veículos de Nova Energia

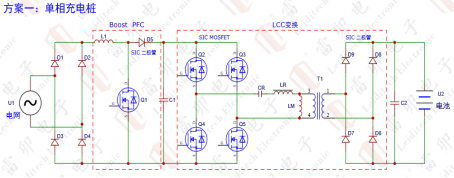

Estação de carregamento monofásica

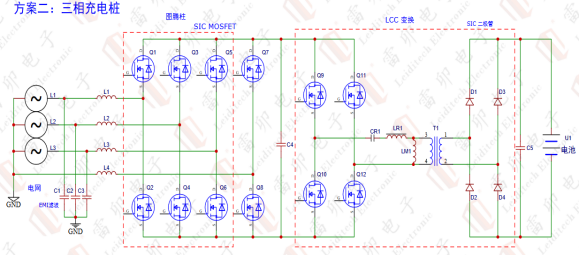

Estação de carregamento trifásica

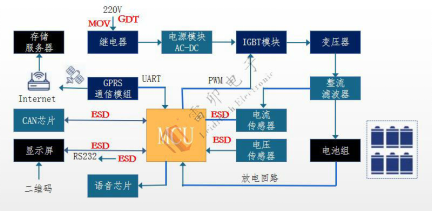

A estação de carregamento é geralmente composta por uma bateria, peça de fonte de alimentação, peça MCU, peça de comunicação e peça de exibição de armazenamento.
As pessoas podem executar métodos de carregamento correspondentes, tempos de carregamento e outras operações digitalizando o código QR. O módulo de comunicação GPRS se comunica com o MCU através do UART para conseguir o upload de dados. A tela de exibição pode exibir dados como quantidade de carregamento, custo e tempo de carregamento. O módulo de voz pode alertar o usuário sobre a situação de carregamento.
O carregamento de veículos elétricos requer alta potência, alta corrente contínua, grande capacidade, carregamento rápido de baterias de alta tensão, alta confiabilidade, alta eficiência e geração de calor mínima, de modo que um dispositivo de baixa potência, rápido e de alta potência é necessário. O diodo SIC de carboneto de silício leiditech e o MOSFET SIC podem ser aplicados em circuitos importantes, tais como PFC e ponte completa LLC de estações de carregamento, melhorando o fator de potência, a eficiência do sistema e a confiabilidade.
O diodo leiditech SIC tem rápido tempo de recuperação reversa, resistência de alta tensão e perda de comutação extremamente baixa. O interruptor leiditech SIC MOSFET tem velocidade de comutação rápida, pode alcançar alta tensão resistente e alta corrente, alta eficiência, alta densidade de potência, tamanho de módulo pequeno e leve e menor custo.
A leiditech recomenda o carboneto de silício SIC e componentes antiestáticos e relâmpagos, que podem ser usados para estações de carregamento de veículos de energia novas:
|
classificação |
marca |
Descrição do produto |
|
Diodo ESD |
Leiditech |
Para chips CAN：SMC24 encapsulamentoSOT-23Tensão de pico de trabalho reversa24V，Corrente de fuga0.5ua |
|
Diodo ESD |
Leiditech |
Para RS232：SMC15 encapsulamento SOT-23 Tensão de pico de trabalho reversa15V，Corrente de fuga0.5ua |
|
Diodo ESD |
Leiditech |
sensor：LC24CI encapsulamentoSOD-323 Tensão de pico de trabalho reversa24V，Corrente de fuga1ua
|
|
Diodo ESD |
Leiditech |
Cartão SIM antiestático：SRV05-4encapsulamentoSOT-26 Tensão de pico de trabalho reversa5V，Corrente de fuga1ua
|
|
Diodo ESD |
Leiditech |
Para uso antiestático na porta de rede： LC3311CCW encapsulamentoSOD-323 Tensão de pico de trabalho reversa3.3V，Corrente de fuga0.5ua SLVU2.8-4encapsulamentoSOP-08 Tensão de pico de trabalho reversa2.8V，Corrente de fuga1ua |
|
Diodo ESD |
Leiditech |
Usado para ecrã anti-estático：ULC0524PencapsulamentoDFN2510P10 Tensão de pico de trabalho reversa5V， Corrente de fuga0.5ua |
|
GDT/MOV |
Leiditech |
220V fonte de alimentação proteção contra raios: 2R600-8L Tensão de salto CC600V Aumento máximo10KA 20D561KJ Sensível à tensão 504-616V Corrente de fuga≤20ua
|
|
SBD |
Leiditech |
LMSC10065H:TO-220-2L SIC SBD 650V/10A |
|
SBD |
Leiditech |
LMSC20065H:TO-220-2L SIC SBD 650V/20A |
|
MOS |
Leiditech |
LMSC20065H:TO-247-3L SIC MOS 1200V/40mΩ |
|
MOS |
Leiditech |
LMSC20065H:TO-247-3L SIC MOS 1200V/25mΩ |
A leiditech pode fornecer várias soluções de proteção contra raios eletrostáticos de interface para resolver problemas de compatibilidade eletromagnética para os clientes. Para mais soluções de proteção, por favor, procure o mini programa "Comunidade de compatibilidade eletromagnética EMC" no WeChat.
