Lightning protection scheme for outdoor equipment DC 48V60V power supply
Esquema de proteção contra raios para equipamentos externos DC 48V / 60V fonte de alimentação
Shanghai Leiditech Electronics recomenda um esquema de proteção contra raios para equipamentos externos DC 48V (ou 60V) fonte de alimentação. Existem quatro opções para escolher:

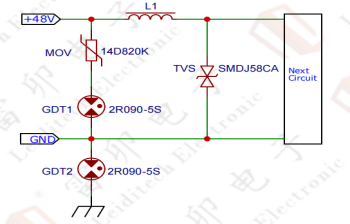

1,Plano de protecção tradicional
Figura 1
2,Plano de protecção simplificado

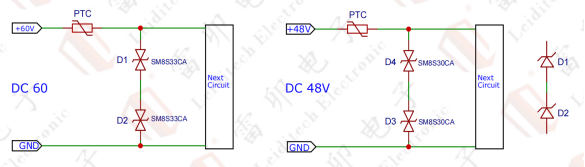

2.1: Usando dois SM8S33A ou SM8S30CA de Leiditech em série, pode suportar 4KV
Figura 2
Se você quiser testar picos de modo comum, adicione GDT: 2R090-5S e conecte-o ao GND ao solo, como mostrado na Figura 1

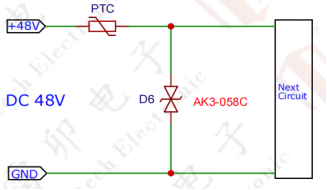

2.2: Usando um único AK3-058C de Leiditech, pode passar 6KV

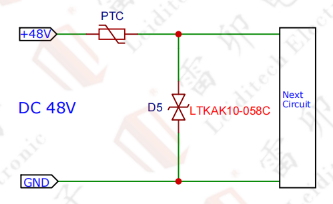

2.3 Usando um único LTKAK10-058C de Leiditech, pode suportar 20KV
Se você quiser testar picos de modo comum, adicione GDT: 2R090-5S e conecte-o ao GND ao solo, como mostrado na Figura 1
2,Análise do plano
|
|
vantagem |
deficiência |
Utilizar o modelo Leiditech |
|
Opção 1 |
É uma proteção em camadas e graduada, onde o surto de relâmpago é decomposto camada por camada, e o IC de proteção pode ser organizado reduzindo-o ao TVS final |
Existem muitos modelos de componentes, e a correspondência entre os parâmetros de componentes precisa ser boa.O espaço da placa PCB precisa ser relativamente grande, e o custo do empilhamento do produto é alto |
14D820K, 2R090-5S, SMDJ58CA |
|
Opção 2.1 |
Capaz de suportar surto de relâmpago 4KV |
Grande volume, custo relativamente alto e duas TVS conectadas em série podem facilmente resultar em erros maiores |
SM8S33CA, SM8S30CA |
|
Opção 2.2 |
Capaz de suportar surto de relâmpago 6KV |
Grande volume e alto custo |
AK3-058C |
|
Opção 2.3 |
Capaz de suportar surto de relâmpago 20KV |
Grande volume e alto custo |
LTKAK10-058C |

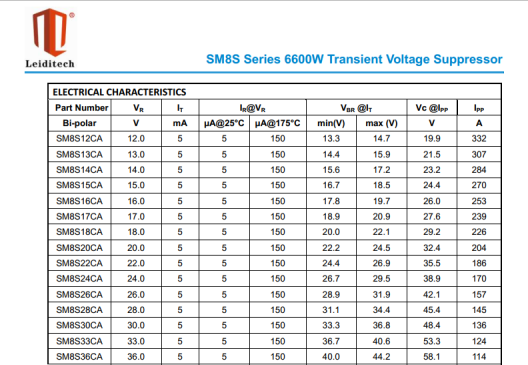

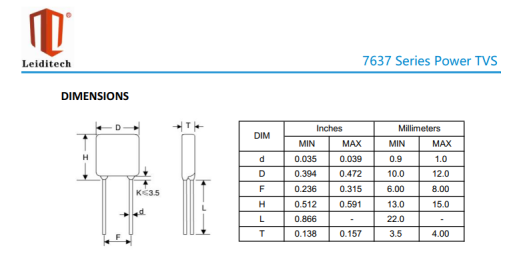

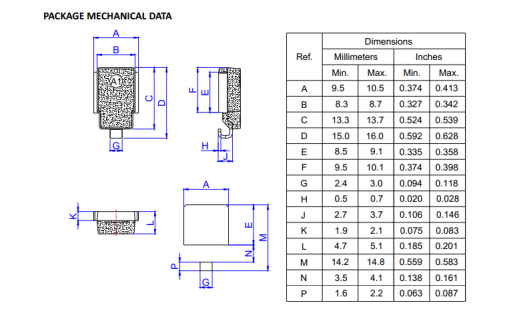

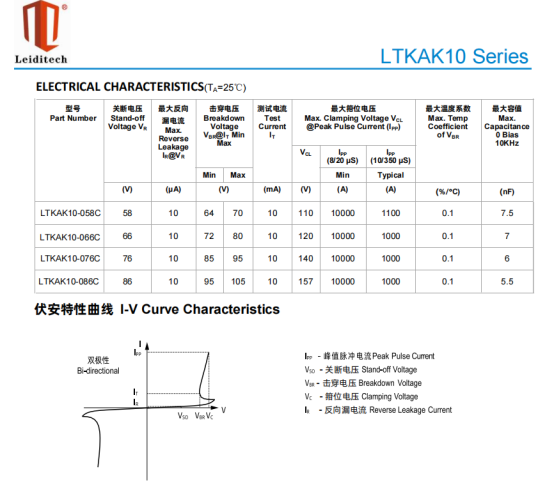

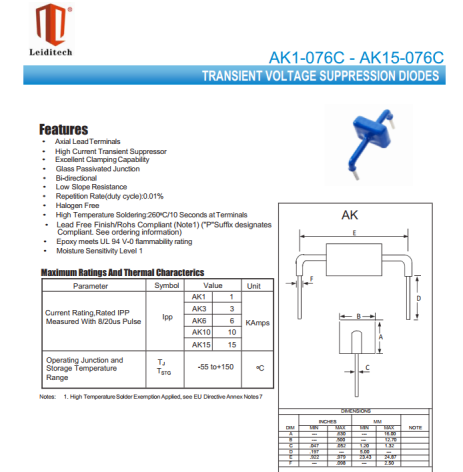

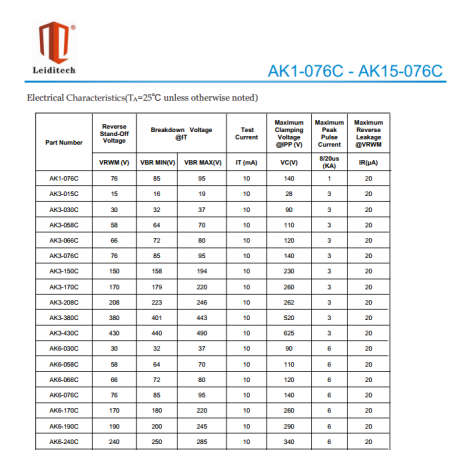

As especificações para Leiditech são mostradas na figura seguinte
A Leiditech pode fornecer várias soluções de proteção contra raios eletrostáticos de interface para resolver problemas de compatibilidade eletromagnética para os clientes. Para mais soluções de proteção, por favor, procure o mini programa "Comunidade de compatibilidade eletromagnética EMC" no WeChat.
