Substituição doméstica das TVS da série Z5W27V do-218AB

1. Aplicações como Z5W27V

Estes materiais são usados principalmente para proteção contra sobretensão em sistemas eletrônicos e pertencem à série de produtos TVS de regulamentos automotivos.

Por exemplo:

1) Sistemas eletrónicos automotivos

2) Sistemas electrónicos comerciais

3) Sistemas electrónicos industriais

4) Usado para a comunicação, controladores, instrumentos de medição, etc.

2. Por que aplicar Z5W27V, etc.

1) Excelentes características de tensão de aperto protegem sistemas eletrônicos de qualquer tipo de surto, como despejo de carga.

2) Alta potência de surto que pode suportar a capacidade de absorver surtos de dumping de carga.

3) Pode absorver picos íngremes.

3.Quais, como Z5W27V, estão fora de produção

Um site descobriu que Z4W27V/Z5W27V, Z5W27VC, Z5W37V,/Z6W27V/Z8W27V e Z8W37V foram descontinuados.

4. Shanghai Leiditech SM5S/SM8S pode substituir os produtos da série Z5W27V

A série SM5S/SM8S de Shanghai Leiditech DO-218AB é usada principalmente para proteger o equipamento eletrônico de danos causados por alta ou baixa tensão.

SM5S / SM8S TVS é amplamente utilizado para proteção contra sobretensão e proteção contra descarga eletrostática em circuitos. As suas principais funções são as seguintes:

1) Proteção contra sobretensão: Quando há uma mudança repentina ou alta tensão no circuito, TVS pode responder rapidamente e guiar o excesso de energia para o solo para proteger componentes eletrônicos subsequentes de danos causados por alta tensão. Isso ajuda a evitar danos a componentes como placas de circuito e chips IC.

2) Proteção de descarga eletrostática: Quando a eletricidade estática humana ou outras fontes de energia estática externas entram em contato com dispositivos eletrônicos, pode causar um aumento na tensão transitória, causando assim danos ao equipamento. TVS pode fornecer um caminho de baixa resistência para guiar rapidamente a energia eletrostática para o solo, protegendo o equipamento de danos causados pela descarga eletrostática.

No geral, a série SM5S / SM8S TVS protege equipamentos eletrônicos de sobretensão e descarga eletrostática, garantindo a operação normal e confiabilidade do equipamento.

Portanto, a série Shanghai Leiditech SM5S/SM8S pode ser usada para substituir vários componentes descontinuados tais como Z5W27V.

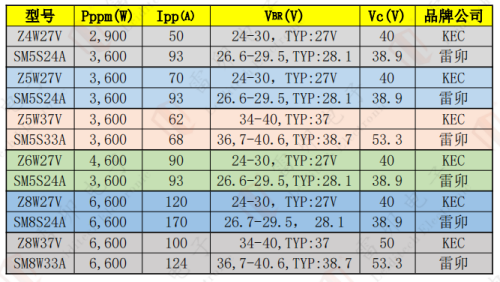

Na tabela acima, a mesma cor da amostra indica uma comparação entre KEC e Shanghai Leiditech do mesmo modelo

Pode-se ver que os modelos correspondentes com o mesmo Pppm na mesma cor têm maior corrente, menor Vc, e maior potência para Shanghai Leiditech.

Por exemplo:

SM5S24A substitui Z4W27V, o Ipp de Leiditech é 93A, Z5W27V é 50A, o Vc de S5S24A é 38.9V, e Z5W27V é 40V,

SM5S24A substitui Z5W27V, o Ipp de Leiditech é 93A, Z5W27V é 70A, o Vc de S5S24A é 38.9V, e Z5W27V é 40V,

SM5S33A substitui Z5W37V, o Ipp de Leiditech é 68A, Z5W27V é 62A, e o Vc de S5S33A é 53.3V,

SM5S24A substitui Z6W27V, o Ipp de Leiditech é 93A, Z5W27V é 90A, o Vc de S5S24A é 38.9V, e Z6W27V é 40V,

SM8S24A substitui Z8W27V, o Ipp de Leiditech é 170A, Z8W27V é 120A, o Vc de SM8S24AA é 38.9V, e Z8W27V é 40V,

SM8S33A substitui Z8W27V, o Ipp de Leiditech é 124A, Z5W27V é 100A, o Vc de SM8S33A é 53.3V, e Z8W27V é 50V,

Além disso, referindo-se à corrente, Shanghai Leiditech parece ser capaz de substituir alta potência por baixa potência rotulada. Por exemplo, por que SM5S24A pode substituir Z6W27V, onde Z6W27V é 4600W e SM5S24A é 3600W.

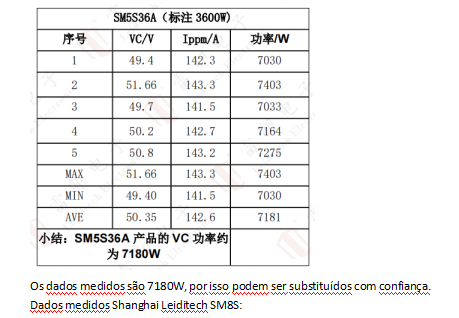

Na verdade, os dados de potência medidos da série Shanghai Leiditech SM5S são muito superiores aos indicados nas especificações.
