New anti-static solution for NFC equipment interface

Nova solução antiestática ESD para interface de equipamentos NFC

1,O que é um dispositivo NFC

Os dispositivos NFC (Near Field Communication) são uma tecnologia de comunicação sem fio que permite comunicação sem fio de perto e troca de dados. Baseia-se na tecnologia de Identificação por Radiofrequência (RFID) e na tecnologia da Internet, utilizando ondas de rádio para transmitir informações entre dispositivos.

Dispositivos NFC geralmente consistem em duas partes: uma é um leitor/gravador, usado para ler e escrever informações em tags NFC ou dispositivos; A outra é uma tag NFC ou dispositivo usado para armazenar e transmitir informações. Por exemplo, um telefone celular pode servir como um leitor/escritor NFC, e um rótulo NFC pode ser um pedaço de papel regular com informações escritas nele, que podem ser lidas e escritas pelo telefone.

A tecnologia NFC tem uma ampla gama de aplicações na vida diária, tais como pagamentos móveis, transporte público, casas inteligentes, serviços de bilheteria, etc. Os usuários podem usar dispositivos NFC para pagar por bens ou serviços, entrar em transportes públicos ou locais culturais, controlar eletrodomésticos, obter informações de emissão de bilhetes e muito mais. Ao mesmo tempo, a tecnologia NFC também fornece mais oportunidades de negócios para as empresas, como atividades promocionais, fornecendo atendimento ao cliente e assim por diante.

Em suma, os dispositivos NFC são uma tecnologia de comunicação sem fio conveniente e rápida que pode fornecer aos usuários uma experiência de vida mais conveniente e fornecer às empresas mais oportunidades de negócios.

2,Necessidade do equipamento NFC anti-estático

A eletricidade antiestática na interface do equipamento de comunicação de campo próximo (NFC) é muito importante, pois a eletricidade estática pode ter um impacto negativo no desempenho do equipamento e até mesmo levar a danos ao equipamento. Em interfaces de dispositivos NFC, cargas podem acumular-se nos componentes metálicos do dispositivo e gerar um campo elétrico em torno da interface. Se a eletricidade estática não for manuseada corretamente, pode causar danos ao equipamento.

3,NFC interface de equipamento esquema anti-estático

A seguir estão alguns métodos comuns para evitar que a eletricidade estática afete as interfaces do dispositivo NFC:

Atualmente, usar tampas de proteção metálica, usar eliminadores estáticos e usar dispositivos antiestáticos de interface é a solução mais eficaz e econômica.É necessário fornecer dispositivos antiestáticos de proteção acima de 18V. Shanghai Leiditech forneceu uma solução de design de nível de placa para a seguinte série de dispositivos.

NXP NTAG21x series

Série NXP MIFARE Classic

Série NXP MIFARE DESFire

Série NXP MIFARE Ultralight

Colecção Sony FeliCa

STMicroelectronics ST25 series

Série LES Infineon

Série Broadcom BCM2079x

Coleção Samsung TecTiles

Série AMS AS395x

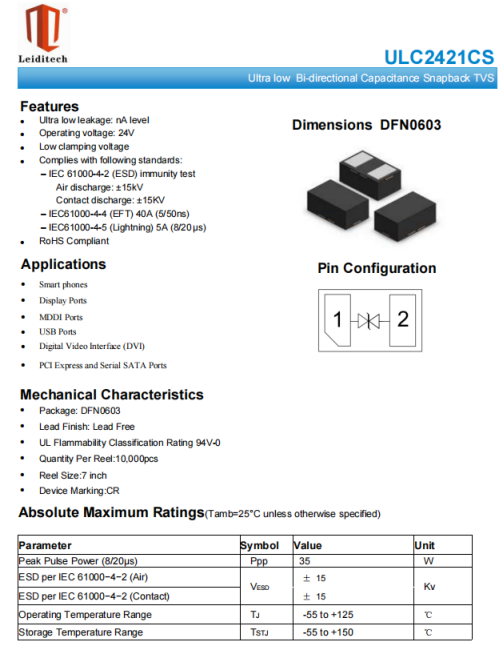

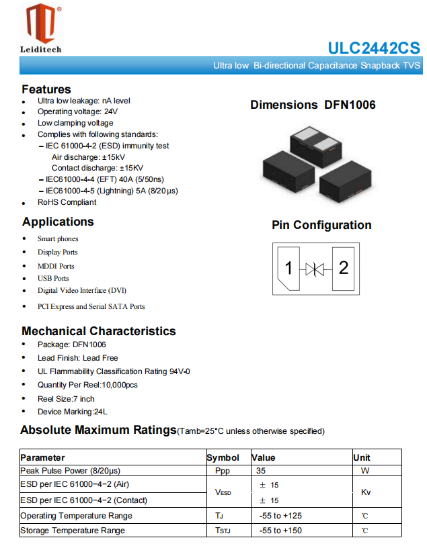

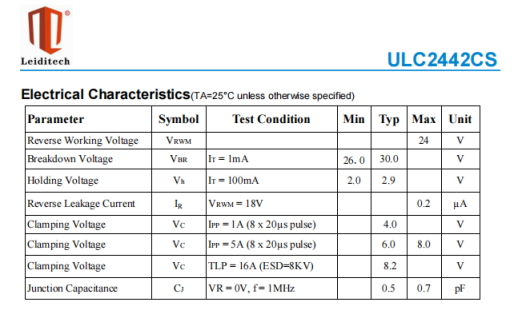

Este artigo discute o uso dos dispositivos ESD de varredura grande ULC2421CS e ULC2442CS da Shanghai Leiditech para proteger esses chips em pequenos dispositivos, como smartphones, relógios e pulseiras.

4,O que é circuito anti-estático de volta tecnologia de digitalização (snap back)

A tecnologia Snap Back é uma tecnologia de circuito eletrônico comumente usada para proteger dispositivos eletrônicos dos efeitos da descarga eletrostática (ESD). O ESD pode gerar descarga de alta tensão entre dois objetos com potenciais diferentes, o que pode danificar componentes eletrônicos. A tecnologia Snap Back protege os circuitos usando estruturas semicondutoras com regiões de resistência negativas.

Quando ocorre um evento ESD, o dispositivo Snap Back acionará e absorverá grandes correntes, resultando em uma diminuição significativa na tensão do dispositivo. Esta queda de tensão ajuda a evitar que o ESD danifique dispositivos limitando a quantidade de energia que pode ser dissipada. Após um evento ESD, o dispositivo Snap back retornará automaticamente ao seu estado normal, restaurando o circuito à operação normal.

A tecnologia Snap Back é comumente usada em vários componentes eletrônicos, incluindo diodos, transistores e circuitos integrados (CI). É um método eficaz de proteger ESD, que pode garantir a operação confiável de circuitos eletrônicos em uma ampla gama de aplicações.



5,Vantagens da tecnologia de varredura anti-estática do circuito

A tecnologia Snap Back tem as seguintes vantagens:

Alta confiabilidade: A tecnologia Snap Back pode efetivamente proteger componentes eletrônicos de danos ESD, melhorando assim a confiabilidade e estabilidade dos circuitos.

Resposta rápida: A tecnologia Snap Back pode responder a eventos ESD dentro de milissegundos, protegendo o circuito do impacto da alta tensão instantânea.

Recuperação automática: Uma vez que o evento ESD tenha passado, o dispositivo Snap back pode restaurar automaticamente seu estado normal, permitindo que o circuito retome a operação normal.

Baixo consumo de energia: A tecnologia Snap Back pode proteger circuitos de interferência ESD sem consumir muita energia.

Baixo custo: A tecnologia Snap Back pode ser fabricada usando processos semicondutores padrão, tornando-a relativamente barata.

Em resumo, a tecnologia Snap Back é uma tecnologia de proteção ESD eficiente, confiável e econômica adequada para vários dispositivos eletrônicos e cenários de aplicação.

resumo

A proteção da interface de produtos eletrônicos requer o uso de dispositivos de proteção de sobretensão.Muitos engenheiros estão cientes da necessidade de usar dispositivos de proteção, mas devido à seleção inadequada ou falha em seguir os princípios de projeto do circuito ESD PCB, o produto falha em testes estáticos ou EMC, desperdiça mão de obra e recursos financeiros, e causa atrasos do produto ou projeto excessivo, resultando em pressão de custo.









A Leiditech Electronics fornece aos clientes serviços de design EMC de compatibilidade eletromagnética, fornecendo testes laboratoriais gratuitamente. Nosso objetivo é concluir o projeto de forma eficiente e conveniente para nossos clientes. Esperamos que mais clientes possam passar rapidamente nos projetos EMC e melhorar a confiabilidade do produto tanto quanto possível.

Shanghai Leiditech Electronic Electronic Electromagnetic Compatibility Laboratory fornece testes gratuitos e circuitos de referência periféricos de proteção eletrostática.
